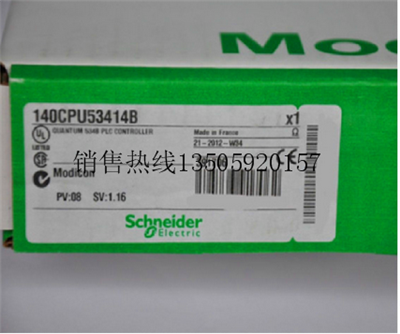

140CPU53414B主机

140CPU53414B主机

Modicon Quantum CPU 是基于 486、586 和 Pentium 处理器的高性能可编程控制器

系列，兼容 Unity Pro 软件。这些 CPU 中实现的部分特性有：

b 优越的扫描时间和 I/O 吞吐量。

b 处理定时中断和基于 I/O 的中断的能力。

b 可处理快速任务和主任务。

b 可通过 PCMCIA 内存扩展卡进行内存扩展。

b CPU 中内置多种通信接口。

b 在高端型号的前面板上，配有用户友好的诊断和操作 LCD 显示屏。

可按照其内存容量、处理速度和通信选项对所提供的处理器进行区分。

CPU指示灯

140 CPU 311 10, 140 CPU 434 12U 和 140 CPU 534 14B 处理器前面板包括：

1 一个包含 7 个 LED 指示灯的显示单元：

v Ready LED ( 绿色)：CPU 已经通过上电诊断测试

v Run LED ( 绿色)：CPU 已经启动并且正在解算逻辑

v Modbus LED ( 绿色)：Modbus 端口上有活动的通信

v Modbus Plus LED ( 绿色)：Modbus Plus 端口上有活动的通信

v Mem Prt LED ( 绿色)：内存写保护( 内存保护开关激活)

v Bat Low LED ( 红色)：需要更换电池，或没有电池

v Error A LED ( 红色)：指示 Modbus Plus 端口上有通信错误

2 一个备用电池插槽

3 一个用于选择 Modbus 端口通信参数的开关

v 一个用于对内存进行写保护的波段开关(140 CPU 311 10 订货号)。

4 一个钥匙开关(140 CPU 434 12U/534 14B 订货号)：

v 停止位置：可编程控制器停止，程序修改无效

v Mem Prt 位置：可编程控制器停止或运行，程序修改无效

v 启动位置：可编程控制器停止或运行，程序修改有效

5 两个 9 芯孔式 SUB-D 接头，用于连接到 Modbus 总线

6 一个 9 芯孔式 SUB-D 接头，用于连接到 Modbus Plus 网络

7 一个带有客户标识标签的可拆卸铰链门
