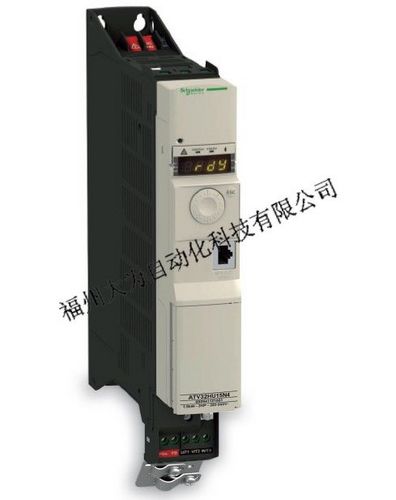

施耐德变频器 ATV32HD15N4
高端书本型变频器
|
型 号 |
ATV32HD15N4 |
|
额定电压 V |
三相,380～500V,内置EMC |
|
额定功率KW |
15 |
|
最高输出频率HZ |
599 |
|
额定输出电流 A |
33 |
|
最大瞬时电流60秒 A |
49.5 |
|
配套马达开关或断路器 |
GV2L50 |
|
配套接触器 |
LC1D32** |
|
外接简易面板 |
VW3A1006 |
|
外接多功能面板 |
VW3A1101 |
|
配套制动电阻 |
16欧100瓦 |
|
自带通讯口 |
MODBUS CANOPEN通讯口 | ● 输出频率：0.1 〜599Hz 功率范围：0.18 〜15KW
● 电源电压：单相200 〜240VAC, 三相380 〜500VAC
● 瞬时过转矩：170％〜200％的额定转矩
● 最大瞬时电流：额定电流的150％，持续60秒
● 控制方式：同步电机-同步电机开环控制异步电机-V/F 控制、无传感器磁通矢量控制，
平方转矩控制、节能比控制
● 超薄书本型设计，可并排安装，极大的节省了成本和空间
● 采用多功能下载器，无需上电即可下载参数，内置简单可编程逻辑功能
● 集成Modbus和CANopen总线通讯接口
提供Modbus TCP、Profibus DP、DeviceNet、Ethernet/IP、EtherCAT 总线通讯扩展卡
● ATV32 配置的通讯卡以及远程图形显示终端可与LXM32配置的通用
ATV 32变频器具有适合于大多数普通应用的功能，包括：
物料搬运 (小型输送机、升降机等)
包装机械 (小型制袋机、贴标机等)
特殊机械 (搅拌器、揉面机、传送机、纺织机械等)
泵、压缩机、风机
起重设备
木工机械 (锯床、除粉器、刨机等)
金属加工 (折弯压力机、焊机、切割机床等) |
|

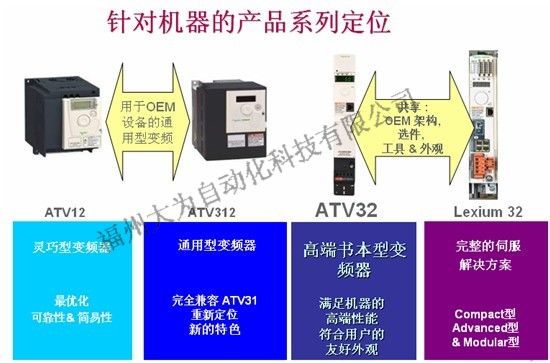

施耐德变频器 ATV32HD15N4
|
功能 |
ATV312 |
ATV32 |
ATV71 |
|
空间(宽度)节省指数
(1,5 kW, 400V) |
2,38 (107mm) |
1 (45mm) |
2,67 (130mm) |
|
单相220V系列 : |
有 |
有 |
无 |
|
功率范围 |
0.18 至 15 kW |
0.18 至 15 kW |
0,37 至 2000 kW |
|
安全功能 |
无 |
有 (STO, SS1, SLS) |
Yes (PWR) * PWR = STO |
|
逻辑可编程功能 |
无 |
内置ATV Logic |
可选 IMC 或 CI卡 |
|
多套参数配置 |
有 |
有 |
有 |
|
I/O端子 |
6LI + 3AI + 1AO + 2R |
5+1LI (4 Safe LI) + 3AI + 1AO + 2R + 1LO + STO |
5+1LI + 2AI + 1AO + 2R + PWR |
|
扩展 I /O |
否 |
否 |
是 |
|
用于闭环控制的编码器 |
否 |
否 |
是 |
|
GV2 直接安装 |
否 |
是 |
否 |
|
可拆卸控制端子 |
否 |
否 |
是 |
|
可拆卸功率端子 |
否 |
是 (电机 & 直流母线) |
否 |
|
力矩控制 |
否 |
否 |
是 |
|
电机控制模式 |
恒转矩控制 |
V/F 2&5 点, SVCU |
标准,V/F 5 pts, SVCU |
V/F 2&5 点, SVCU, SVCI |
|
闭环控制 |
否 |
否 |
是 (FVC) |
|
泵 & 风机 |
U2/F, 能量节省 |
U2/F, 能量节省比 |
否 (ATV61) |
|
同步电机 |
否 |
是 – 开环 |
是 – 闭环 |
|
ENA 系统 |
否 |
否 |
是 |
|
|
施耐德变频器 ATV32HD15N4
|
Reference |
|
重量净重（KG) |

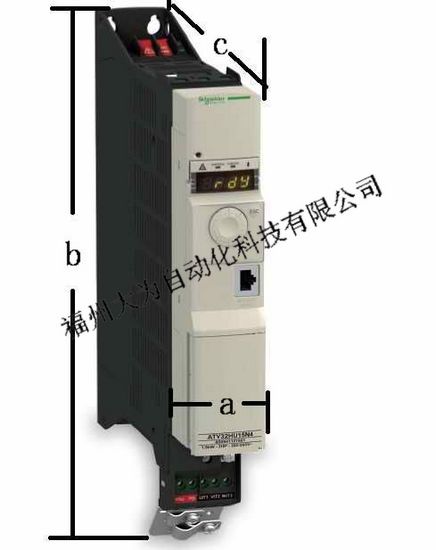

尺寸（单位：mm) |
|
订货号 |
功率KW |
a宽度 |
b高度 |
c深度 |
|
ATV32HD15N4 |
15 |
8.8 |
180 |
404 |
232 |  |
