施耐德变频器 ATV12HU15M3

施耐德变频器 ATV12HU15M3

紧凑型变频器

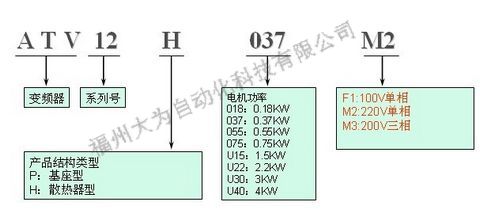

型    号	ATV12HU15M3
额定电压 V	三相，200～240V， 散热器安装
额定功率KW	1.5
最高输出频率HZ	400
额定输出电流 A	7.5
最大瞬时电流60秒 A	11.2
配套马达开关或断路器	GV2ME14C
配套接触器	LC1D09**
外接简易面板	VW3A1006
外接多功能面板	无
配套制动电阻	100欧100瓦
自带通讯口	MODBUS通讯口

● 电源电压：单相100〜120VAC、单相200〜24V0AC、三相200 〜240VAC

● 瞬时过转矩：150％〜170％的额定转矩

● 最大瞬时电流：额定电流的150％，持续60 秒

● 控制方式：可调V/F控制、无传感器磁通矢量控制、平方转矩控制

● 制动能力：无制动电阻时可达电机额定转矩的70%；有制动电阻时可达电机额定转矩的150％

● 最宽工作温度范围: -10℃ 〜+50 ℃不降容，最高可达+60 ℃

● 集成标准: Modbus通讯接口

应用于简单工业机械

物料搬运 (小型输送机等)

包装 (小型贴标机、小型制袋机等)

泵类应用 (抽水泵、离心泵、循环泵、单机泵以及多泵站等) (r)

配备有风机的机器 (通风或抽烟机、塑料制膜机、烤箱、锅炉、洗衣机等)

施耐德变频器 ATV12HU15M3

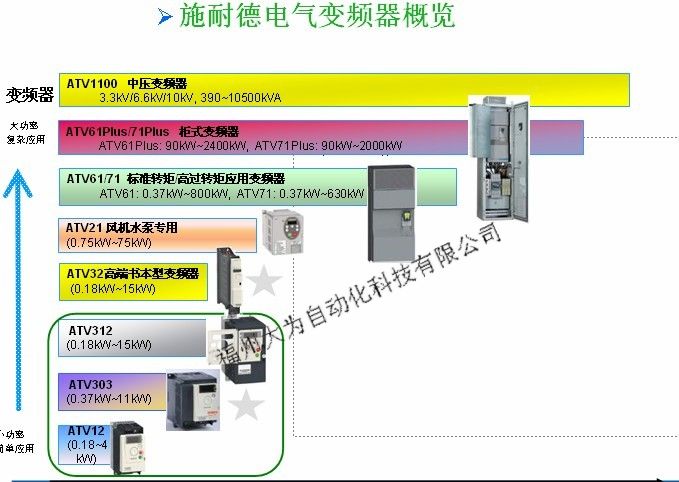

应用场合	已停产旧变频器系列	已替代新变频器系列
轻载型  微型	ATV18,ATV08 ATV11	ATV12
通用型	ATV28,ATV302(即将停产)	ATV303(无CAN接口） ATV312(有CAN接口） ATV32（书本型 可带伺服电机）
风机水泵型	ATV38 ATV21	ATV61 ATV212
重载型	ATV58	ATV71

施耐德变频器 ATV12HU15M3

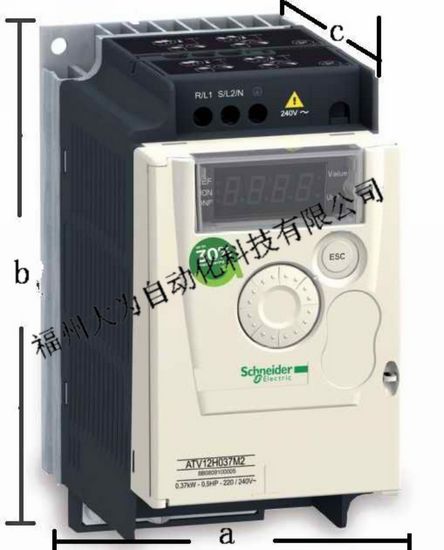

Reference		重量净重（KG)	尺寸（单位：mm)
订货号	功率KW		a宽度	b高度	c深度
ATV12HU15M3	1.5	1.4	105	142	156.2
